製品名: | LGF Light Emitting Filmの背部Light Membrane Switch | 使用される: | さまざまなautomtic機械制御のキーパッド |
---|---|---|---|
色: | PantoneまたはRAL色、白い黒 | 主な材料: | ペット0.188ペット |
後部接着剤: | 3M9090 300LSE | 特徴: | 金属のドーム、leds |
ケーブル: | 適用範囲が広い、トラック間距離 | 項目名前: | バックリットの膜スイッチ |
回路: | PET材料で銀製インクを印刷すること | ||
ハイライト: | フィルムのバックライトの膜スイッチを出すこと,LGFライト バックライトの膜スイッチ,PET 0.188の防水膜スイッチ |

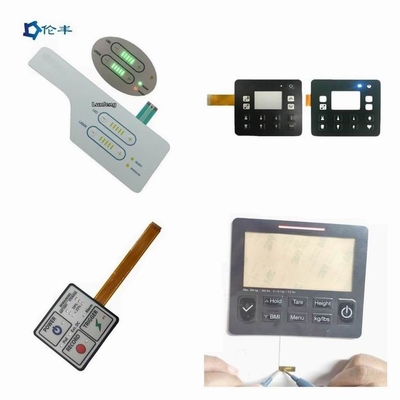

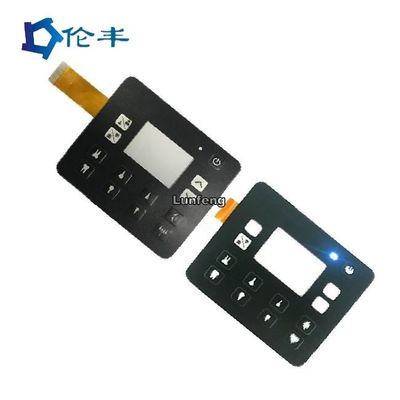

LGF Light Emitting Filmの背部Light Membrane Switch
LGFの膜スイッチ:LGFの技術
LGFはバックライトを当てられる必要とする区域を渡る直角LEDsかサイド発砲によって発生するライトを指示するために責任があるLight Guide Filmを意味する。それは世界を渡る企業がずっとバックリットの目的のために使用していること基本的に技術にバックライトを当てる薄膜である。
LGFの技術についての大きい事は区域の形にもかかわらず一貫した逆光照明を提供することである。それはまたスイッチ内の複数のエリアを渡る均一照明を提供する。異なった対話型映像表示機能に分離した逆光照明を提供するためにある特定の適用内の多数LGのフィルムを使用することは可能である。
独特な照明効果を達成するためには、異なった着色されたLEDsを使用できる。上敷で、異なった印刷されたグラフィックと異なった薄い色を関連付けることができる。
Light Guide Film Technologyの働くこと
0.005から0.020"までLight Guide Filmの範囲の厚さ。層にそれで組み込まれる極小マイクロ写真がある。これらの点は電源を供給すれば明るくなることである区域に押される。この特定のエリアは視覚化された区域と言われる。
右の位置に側面図LEDsを置くためには、製造業者はフィルムで排気切替器を行いがちである。側面図LEDは光線を発生させる。これらの光線はフィルムによって移動し、極小マイクロ写真に当る。それらが極小マイクロ写真が付いている接触をするとき、上にあられた表面の方に上向きに屈折する。従って、バックライトを当てる効果の均等性を保障する。あらゆるLGFの膜スイッチ ユーザーがほしい何か。
LGFの膜スイッチ:
1.LGFは装置厚さへ限られたなしにより薄い構造、である。
2.LGFにボタンの蝕知の感じの限られた影響がある。
3.LGFはより大きく、小さい区域を渡るバックライトを提供できる。
低Cost 4.Reliabilityおよび長い寿命
低電圧の有効なパワー消費量そして作動
5.Colors:、Blue、Red、Green白い共通の選択は。
私達の利点:
私達膜スイッチおよび関連項目のFocus。
強いR & Dの機能
質の馬小屋
競争価格
サンプルおよび大量生産のための短い調達期間
利用できる全解決の設計
適用:
*家庭電化製品および装置
* Cipher Codeの保証保護システム
*さまざまな企業制御キーパッドのパネル
*家電および3C項目
* Thrapyの医学システムおよび装置
さまざまなautomtic機械制御のキーパッド
項目 | 銀製のプリント回路 | 銅のエッチングされたFPC回路 |
材料 | かわいがりなさい(ポリエステル) | 銅 |
コンダクター | 印刷された銀 | 銅 |
接触指 | 銀およびCarbon | めっきされる金 |
接続端子のパッド | 銀 | めっきされる金 |
生命及び信頼性 | 常態 | よい |
安定性 | 常態 | よい |
抵抗 | 低速 | 非常に低い |
費用 | 低速 | 高い |
調達期間 | 2-3日 | 7-10日 |
ピッチ | 0.5mm (提案しなかった)、1.0mm、1.27mm、2.54mm | 0.5mm、1.0mm、1.27mm、2.54mm |
1.Electrical Properties |
膜スイッチ |
||
電気レベル: |
35V (DC)、100mA、1W |
||
接触抵抗: |
10Ω~500 Ω |
||
絶縁抵抗: |
100MΩ/100V |
||
誘電体の電圧抵抗: |
250VRms (50~60Hz 1min) |
||
響く時間: |
≤ 5ms |
||
生命時間: |
平らなタイプ≥ 5,000,000;蝕知のタイプ≥ 1,000,000 |
||
尾折りたたみ: |
R>1,180 |
||
|
|
||
2.Mechanical Properties |
|
||
作戦部隊: |
平らなタイプ57~284g (2~10oz);蝕知のタイプ170~397g (6~14oz) |
||
スイッチ打撃: |
平らなタイプ0.1~0.5mm;蝕知のタイプ0.6~1.5mm |
||
|
|
||
3.EnvironmentalおよびStorage条件 |
|
||
操作の温度: |
-40°C | +80°C |
||
保管温度: |
-40°C | +80°C |
||
湿気: |
40°C、90%~95%、240時間 |
FAQ:
Q1:あなた工場または貿易会社はであるか。
: Lunfengは膜スイッチ写実的な上にあられた製造業者/工場である。私達は26年間memrbaneスイッチでpecialize。
Q2:私が製造のためのあなたにそれを送れば私のスイッチ ファイルは金庫であるか。
:私達は顧客の設計権限を尊重し、決して膜スイッチ写実的な上敷を製造しない 外に誰か他の人のため
あなたの許可。NDAは受諾可能である。
Q3:ファイルなしで上にあられてサンプルの写実的転換するために膜をコピーできるか。
:はい、私達はあなたのサンプルに従って上にあられる膜スイッチ グラフィックをクローンとして作ってもいい。
Q4:どんな支払を受け入れるか。
:TTウェスタン・ユニオン。
Q5:あなたの出荷の方法は何であるか。
:1。私達にDHL、UPS、FEDERAL EXPRESS、TNT、EMSによって商品を出荷する私達の自身の運送業者がある。
2。あなた自身の運送業者があれば、私達はそれらに協力してもいい。
Q6: MOQはどうですか。
:memrbaneスイッチのための1 PC、しかし普通5つのPCのサンプル、膜の上敷のための10 PC。
Q7:あなたの主要な市場は何であるか。
:ヨーロッパ、米国、ブラジル、ロシア、トルコ、イラン、Austrialia、シンガポール…
