製品名: | 金属のドームおよびLCDの窓との膜Switch Overlay | 使用される: | さまざまな企業制御キーパッドのパネル |
---|---|---|---|
色: | 黒いPantone/RAL色、赤い、黄色い緑 | 材料: | ペットPCポリ塩化ビニール |
後部接着剤: | 3m467/ 468/9080A | 特徴: | 金属のドーム、LCDの窓 |
名前: | 膜スイッチ写実的な上敷 | 証明: | RoHS |
上にあられた色: | PantoneかRAL色Number | ||
ハイライト: | 3m9080A膜スイッチ写実的な上敷,LCDの窓の膜スイッチ写実的な上敷,PCポリ塩化ビニールの膜は上にあった |

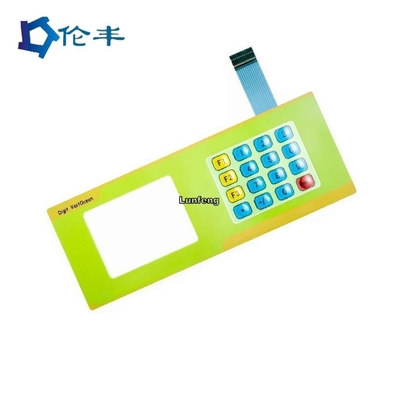

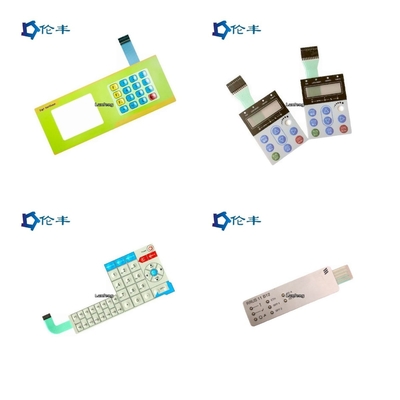

膜のSwitch Overlay With 3M467の蝕知のドーム ボタン
Membrane Switch Overlayは主機能を統合するオペレーティング システムであり、要素および計器板を示す。それは4部から成っている:パネル、上部回路、分離の層およびより低い回路。膜スイッチを押しなさい、上部回路の接触は下りを変形させ、より低い回路の版の接触は伝導性である。指が解放された後、上部回路の接触は立ち直る、回路は切られ、ループは信号を誘発する。膜スイッチに厳密な構造、よい出現および密封の性能がある。それに防水および長い耐用年数の特徴がある。電子コミュニケーション、電子測定の器械、産業制御、医療機器、自動車産業、理性的なおもちゃ、家庭用電化製品および他の分野で広く利用された。
材料:
基材のペット/PC
表面の光沢のある/無光沢の終わり
温度の抵抗-30ºC-120ºC
厚さの膜:0.05-0.25mm
版:0.25-2.0mm
独特の高温抵抗、
耐久性を、
安定性が高い
回路のLayer Silverののり
カーボンのり
装置ゴム製 パネルの重量を量るスマートな家の工場はシリコーンのキーパッドの膜スイッチの上にあった
タイプ
平らな非蝕知のタイプ
Tympanic蝕知のタイプ
伸縮性があるタイプに金属をかぶせなさい
LEDのバックライトのタイプ
私達の利点:
私達膜スイッチおよび関連項目のFocus。
強いR & Dの機能
質の馬小屋
競争価格
サンプルおよび大量生産のための短い調達期間
利用できる全解決の設計
適用:
*家庭電化製品および装置
* Cipher Codeの保証保護システム
*さまざまな企業制御キーパッドのパネル
*家電および3C項目
* Thrapyの医学システムおよび装置
*さまざまなautomtic機械制御のキーパッド
*通信機器
*医療機器
*産業設備
*世帯装置
*遠隔コントローラー
*制御システム
項目 | 銀製のプリント回路 | 銅のエッチングされたFPC回路 |
材料 | かわいがりなさい(ポリエステル) | 銅 |
コンダクター | 印刷された銀 | 銅 |
接触指 | 銀およびCarbon | めっきされる金 |
接続端子のパッド | 銀 | めっきされる金 |
生命及び信頼性 | 常態 | よい |
安定性 | 常態 | よい |
抵抗 | 低速 | 非常に低い |
費用 | 低速 | 高い |
調達期間 | 2-3日 | 7-10日 |
ピッチ | 0.5mm (提案しなかった)、1.0mm、1.27mm、2.54mm | 0.5mm、1.0mm、1.27mm、2.54mm |
1.Electrical Properties |
膜スイッチ |
||
電気レベル: |
35V (DC)、100mA、1W |
||
接触抵抗: |
10Ω~500 Ω |
||
絶縁抵抗: |
100MΩ/100V |
||
誘電体の電圧抵抗: |
250VRms (50~60Hz 1min) |
||
響く時間: |
≤ 5ms |
||
生命時間: |
平らなタイプ≥ 5,000,000;蝕知のタイプ≥ 1,000,000 |
||
尾折りたたみ: |
R>1,180 |
||
|
|
||
2.Mechanical Properties |
|
||
作戦部隊: |
平らなタイプ57~284g (2~10oz);蝕知のタイプ170~397g (6~14oz) |
||
スイッチ打撃: |
平らなタイプ0.1~0.5mm;蝕知のタイプ0.6~1.5mm |
||
|
|
||
3.EnvironmentalおよびStorage条件 |
|
||
操作の温度: |
-40°C | +80°C |
||
保管温度: |
-40°C | +80°C |
||
湿気: |
40°C、90%~95%、240時間 |
FAQ:
Q1:あなた工場または貿易会社はであるか。
:Lunfengは膜スイッチ写実的な上にあられた製造業者/工場である。私達は26年間memrbaneスイッチでpecialize。
Q2:私が製造のためのあなたにそれを送れば私のスイッチ ファイルは金庫であるか。
:私達は顧客の設計権限を尊重し、決して誰か他の人のために外に上にあられる膜スイッチ グラフィックを製造しない
あなたの許可。NDAは受諾可能である。
Q3:ファイルなしで上にあられてサンプルの写実的転換するために膜をコピーできるか。
:はい、私達はあなたのサンプルに従って上にあられる膜スイッチ グラフィックをクローンとして作ってもいい。
Q4:どんな支払を受け入れるか。
:TTウェスタン・ユニオン。
Q5:あなたの出荷の方法は何であるか。
:1。私達にDHL、UPS、FEDERAL EXPRESS、TNT、EMSによって商品を出荷する私達の自身の運送業者がある。
2。あなた自身の運送業者があれば、私達はそれらに協力してもいい。
Q6:MOQはどうですか。
:memrbaneスイッチのための1 PC、しかし普通5つのPCのサンプル、膜の上敷のための10 PC。
Q7:あなたの主要な市場は何であるか。
:ヨーロッパ、米国、ブラジル、ロシア、トルコ、イラン、Austrialia、シンガポール…
