| 起源の場所: | シンセン、中国 |
|---|---|
| ブランド名: | Lunfeng |
| 証明: | ISO9001:2015 |
| モデル番号: | FPC001 |
| 最小注文数量: | 1部分 |
| パッケージの詳細: | 最初にpolybagに入れられて、そしてカートンにpaked。顧客の特別な条件に従って。 |
| 受渡し時間: | 7-25仕事日、交渉されるため |
| 支払条件: | T/T、ウェスタン・ユニオン |
| 供給の能力: | Monthごとの500000部分/Pieces |

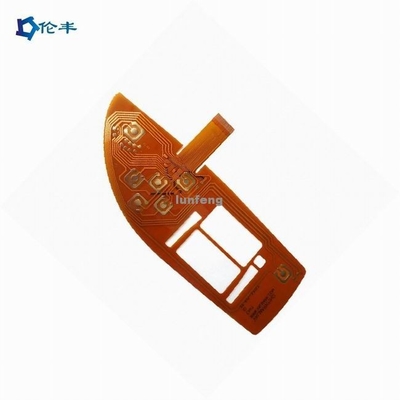

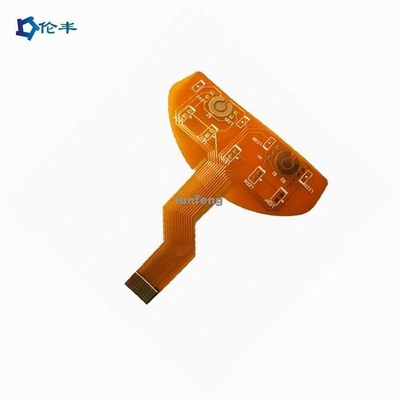

| 名前: | FPC Flexible Circuit Board適用範囲が広いPCB FPCケーブル | 適用: | 医療機器の電子機器 |
|---|---|---|---|
| 基材:: | Polyimild | 銅の厚さ:: | 0.4-2mil （10-50um） |
| 板厚さ:: | 0.2-6mm | Min. Hole Size:: | HDI/0.15mm （6mil）のための0.1mm （4mil） |
| Min.線幅:: | 0.075mm/0.075mm （3mil/3mil） | サイズ: | カスタマイズされたサイズ |
| Min.行送り:: | 0.003'' | 表面の仕上げ:: | 銀製/Tin HASL/OSP/Ag/ENIG/ENEPIG/Immersion |
| ハイライト: | 6つの層FPC Flexible Circuit Board,PCBケーブルFPC Flexible Circuit Board,Polyimildの屈曲PCBアセンブリ |
||
|
FPCケーブル（Flexible Printed Circuit） Specifications
|
|
| 層 | 1-6layer |
| FPCのサイズ（最高/分） | 分:10x45mm Max:250x1200mm |
| 厚さ | 0.050mm-0.2mm |
| を通して穴径（Max） | 6.5mm |
| によって穴のサイズ（分） | 0.2mm |
| 穴の許容によって | ±0.025mm |
| 穴の銅の厚さ | Min8μm Max38μm |
| 最低の線幅/スペース | 0.04/0.04 mm |
| 許容のエッチング | ±20% |
| 穴のパターンの正確さ | ±2mil |
| 打つサイズ（最高） | φ3.175mm |
| 打つサイズ（分） | φ2.0mm |
| 打つ開きThickness （Max） | 0.2mm |
| Thermosettingインク許容 | ±0.2mm |
| 緑オイル（Min） | 0.1mm |
| はんだのパッド（分） | 8mil*8mil |
| はんだのパッドの間隔（Min） | 8mil |
| 許容（Min） | ±0.1mm |
| 利用できる積層物材料 | Pl.PET.FR4 Pl |
| 銅ホイルの厚さ |
12um、18um、35um、70um
|
FAQ:
Q1:あなた工場または貿易会社はであるか。
:Lunfengは製造業者/工場である。私達は26年間memrbaneスイッチ、10年間タッチ パネルでpecialize。
Q2:私が製造のためのあなたにそれを送れば私のスイッチ ファイルは金庫であるか。
:私達は顧客の設計権限を尊重し、決して誰か他の人のためのタッチ パネルを外に製造しない
あなたの許可。NDAは受諾可能である。
Q3:ファイルのない上にあったり/容量性か抵抗タッチ パネルのサンプル膜スイッチ グラフィックをコピーできるか。
:はい、私達は上にあられる/あなたのサンプルに従うタッチ パネル膜スイッチ グラフィックをクローンとして作ってもいい。
Q4:どんな支払を受け入れるか。
:TTウェスタン・ユニオン。
Q5:あなたの出荷の方法は何であるか。
:1。私達にDHL、UPS、FEDERAL EXPRESS、TNT、EMSによって商品を出荷する私達の自身の運送業者がある。
2。あなた自身の運送業者があれば、私達はそれらに協力してもいい。
Q6:MOQはどうですか。
:MOQ無し。
Q7:あなたの主要な市場は何であるか。
:ヨーロッパ、米国、ブラジル、ロシア、トルコ、イラン、Austrialia、シンガポール…
