| ブランド名: | Lunfeng |
| モデル番号: | FPC001 |
| MOQ: | 1部分 |
| 支払条件: | T/T、ウェスタンユニオン |
| 供給能力: | Monthごとの500000部分/Pieces |

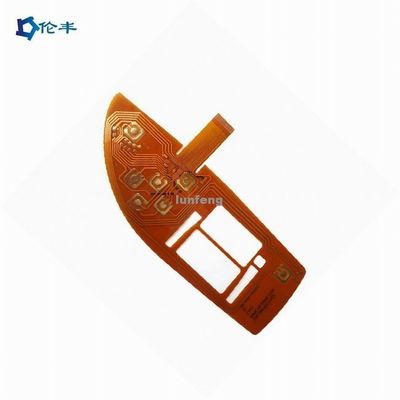

FPCフレキシブル回路基板 フレキシブルPCB FPCケーブル
PCBは層状のケーキのように構造化されており、異なる材料の層が交互に重ねられ、熱と接着剤でラミネートされています。ダブルレイヤーPCB製造は、ダブルサイドプリント基板とも呼ばれ、2つの導電パターン層を持つプリント基板を指します。ダブルサイドPCB回路は、ビアを使用して表層と裏層を交互に切り替えることで、より密接で広範囲な配線トレースを可能にします。現在、ダブルサイドプリント基板技術は、業界で最も広く使用されているPCBタイプとなっています。
| パラメータ | 仕様 |
|---|---|
| 層 | 1-6層 |
| FPCサイズ（最大/最小） | 最小: 10x45mm | 最大: 250x1200mm |
| 厚さ | 0.050mm - 0.2mm |
| スルーホール径（最大） | 6.5mm |
| スルーホールサイズ（最小） | 0.2mm |
| スルーホール公差 | ±0.025mm |
| 穴銅厚 | 最小 8μm | 最大 38μm |
| 最小線幅/線間 | 0.04/0.04 mm |
| エッチング公差 | ±20% |
| 穴上のパターン精度 | ±2mil |
| パンチングサイズ（最大） | φ3.175mm |
| パンチングサイズ（最小） | φ2.0mm |
| パンチング開口部厚（最大） | 0.2mm |
| 熱硬化性インク公差 | ±0.2mm |
| グリーンオイル（最小） | 0.1mm |
| ソルダパッド（最小） | 8mil×8mil |
| ソルダパッド間隔（最小） | 8mil |
| 公差（最小） | ±0.1mm |
| 利用可能なラミネート材 | PI, PET, FR4-PI |
| 銅箔厚 | 12um, 18um, 35um, 70um |
