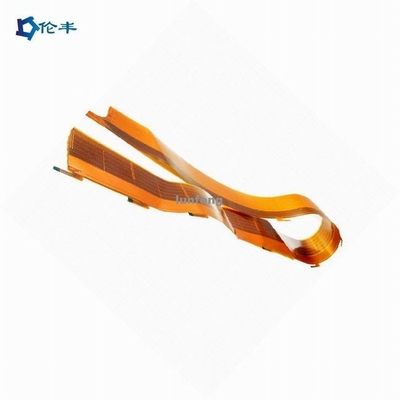

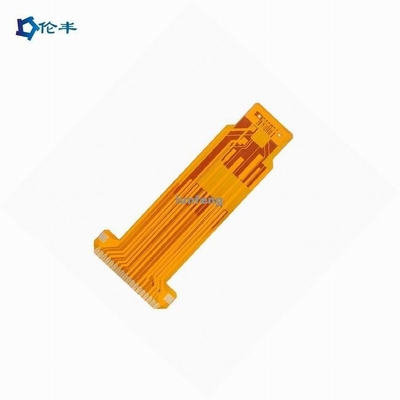

名前: | FPC Flexible Circuit Board適用範囲が広いPCB回路 | 適用: | 医療機器の電子機器 |
---|---|---|---|
材料:: | Polyimild、PI | 銅の厚さ:: | 0.4-2mil (10-50um)、 |
板厚さ:: | 0.2-6mm | サイズ: | カスタマイズされたサイズ |
Min.行送り:: | 0.003'' | 表面の仕上げ:: | HASL/のOSP/Ag/ENIG/ENEPIG/Immersion銀/Tin |
項目: | OEM | 色: | 黄色 |
製品名: | 専門FPCのサーキット ボードの適用範囲が広いプリント基板 | ||
ハイライト: | PIの適用範囲が広いサーキット ボード材料,Polyimildの適用範囲が広いサーキット ボード材料,0.4-2mil 4つの層の屈曲PCB |
適用範囲が広いプリント回路は何であるか。
簡単に言えば、適用範囲が広いプリント回路は曲がるか、またはねじれる機能があるサーキット ボードである。この主張から、それはそれらが適用範囲が広い構造によって区別されること明らかである。そういうわけで電子技術者およびデザイナーは質のために要求する適用でそれらを使用する。
彼らはまた屈曲回路と言われ、小さい電子適用で大抵使用される。それらが曲がる機能によって特徴付けられるので適用範囲が広いプリント回路はpolyimideのような適用範囲が広い基質から成っている。
適用範囲が広いプリント回路のもう一つの重要な質はそれらにプリント基板より優秀な熱放散があることである。それを電子工学のために可能にさせるのはこの質である質の状態に長い間とどまるのにそれを使用する。
FPCケーブル(Flexible Printed Circuit) Specifications
|
|
層 | 1-6layer |
FPCのサイズ(最高/分) | 分:10x45mm Max:250x1200mm |
厚さ | 0.050mm-0.2mm |
を通して穴径(Max) | 6.5mm |
によって穴のサイズ(分) | 0.2mm |
穴の許容によって | ±0.025mm |
穴の銅の厚さ | Min8μm Max 38μm |
最低の線幅/スペース | 0.04/0.04 mm |
許容のエッチング | ±20% |
穴のパターンの正確さ | ±2mil |
打つサイズ(最高) | φ3.175mm |
打つサイズ(分) | φ2.0mm |
打つ開きThickness (Max) | 0.2mm |
Thermosettingインク許容 | ±0.2mm |
緑オイル(Min) | 0.1mm |
はんだのパッド(分) | 8mil*8mil |
はんだのパッドの間隔(Min) | 8mil |
許容(Min) | ±0.1mm |
利用できる積層物材料 | Pl.PET.FR4 Pl |
銅ホイルの厚さ |
12um、18um、35um、70um
|
FAQ:
Q1:あなた工場または貿易会社はであるか。
:Lunfengは製造業者/工場である。私達は26年間memrbaneスイッチ、10年間タッチ パネルでpecialize。
Q2:私が製造のためのあなたにそれを送れば私のスイッチ ファイルは金庫であるか。
:私達は顧客の設計権限を尊重し、決して誰か他の人のためのタッチ パネルを外に製造しない
あなたの許可。NDAは受諾可能である。
Q3:ファイルのない上にあったり/容量性か抵抗タッチ パネルのサンプル膜スイッチ グラフィックをコピーできるか。
:はい、私達は上にあられる/あなたのサンプルに従うタッチ パネル膜スイッチ グラフィックをクローンとして作ってもいい。
Q4:どんな支払を受け入れるか。
:TTウェスタン・ユニオン。
Q5:あなたの出荷の方法は何であるか。
:1。私達にDHL、UPS、FEDERAL EXPRESS、TNT、EMSによって商品を出荷する私達の自身の運送業者がある。
2。あなた自身の運送業者があれば、私達はそれらに協力してもいい。
Q6:MOQはどうですか。
:MOQ無し。
Q7:あなたの主要な市場は何であるか。
:ヨーロッパ、米国、ブラジル、ロシア、トルコ、イラン、Austrialia、シンガポール…
