| ブランド名: | Lunfeng |
| モデル番号: | FPC009 |
| MOQ: | 1部分 |
| 支払条件: | T/T、ウェスタン・ユニオン |
| 供給能力: | Monthごとの500000部分/Pieces |
Flexible Printed Circuitsの利点
設計自由のための容量
適用範囲が広いプリント回路に設計自由がある。それらは二重層にちょうど限られていない。これはエンジニアのための大きい利点である。この種類の自由によってエンジニアは異なった相互連結によって複雑な構成を思い付ける。さらに、適用範囲が広いプリント回路は異なった部品を収容できる。エンジニアかデザイナーにそこに尋ねれば、設計自由を長い方法持つそれらに多様性および創造性に運動させる機能を与える容量が行くように言う。
それらは高密度構成を可能にする
それらがめっきされたによ穴そして表面の取付けられた部品の組合せを可能にしてもいいので高密度装置のための部屋を与えられる。部品間の狭い分離の可能性はより軽いコンダクターの設計を可能にする。これによって、付加的な部品にスペースを提供することは可能である。
|

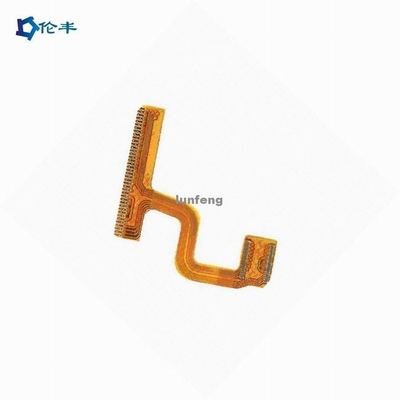

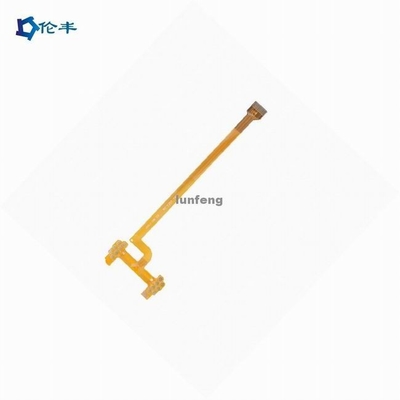

FPCケーブル（Flexible Printed Circuit） Specifications
|
|
| 層 | 1-6layer |
| FPCのサイズ（最高/分） | 分:10x45mm Max:250x1200mm |
| 厚さ | 0.050mm-0.2mm |
| を通して穴径（Max） | 6.5mm |
| によって穴のサイズ（分） | 0.2mm |
| 穴の許容によって | ±0.025mm |
| 穴の銅の厚さ | Min8μm Max 38μm |
| 最低の線幅/スペース | 0.04/0.04 mm |
| 許容のエッチング | ±20% |
| 穴のパターンの正確さ | ±2mil |
| 打つサイズ（最高） | φ3.175mm |
| 打つサイズ（分） | φ2.0mm |
| 打つ開きThickness （Max） | 0.2mm |
| Thermosettingインク許容 | ±0.2mm |
| 緑オイル（Min） | 0.1mm |
| はんだのパッド（分） | 8mil*8mil |
| はんだのパッドの間隔（Min） | 8mil |
| 許容（Min） | ±0.1mm |
| 利用できる積層物材料 | Pl.PET.FR4 Pl |
| 銅ホイルの厚さ |
12um、18um、35um、70um
|
FAQ:
Q1:あなた工場または貿易会社はであるか。
:Lunfengは製造業者/工場である。私達は26年間memrbaneスイッチ、10年間タッチ パネルでpecialize。
Q2:私が製造のためのあなたにそれを送れば私のスイッチ ファイルは金庫であるか。
:私達は顧客の設計権限を尊重し、決して誰か他の人のためのタッチ パネルを外に製造しない
あなたの許可。NDAは受諾可能である。
Q3:ファイルのない上にあったり/容量性か抵抗タッチ パネルのサンプル膜スイッチ グラフィックをコピーできるか。
:はい、私達は上にあられる/あなたのサンプルに従うタッチ パネル膜スイッチ グラフィックをクローンとして作ってもいい。
Q4:どんな支払を受け入れるか。
:TTウェスタン・ユニオン。
Q5:あなたの出荷の方法は何であるか。
:1。私達にDHL、UPS、FEDERAL EXPRESS、TNT、EMSによって商品を出荷する私達の自身の運送業者がある。
2。あなた自身の運送業者があれば、私達はそれらに協力してもいい。
Q6:MOQはどうですか。
:MOQ無し。
Q7:あなたの主要な市場は何であるか。
:ヨーロッパ、米国、ブラジル、ロシア、トルコ、イラン、Austrialia、シンガポール…
