| 起源の場所: | シンセン、中国 |
|---|---|
| ブランド名: | Lunfeng |
| 証明: | ISO9001:2015 |
| モデル番号: | FPC010 |
| 最小注文数量: | 1部分 |
| パッケージの詳細: | 最初にpolybagに入れられて、そしてカートンにpaked。顧客の特別な条件に従って。 |
| 受渡し時間: | 7-25仕事日、交渉されるため |
| 支払条件: | T/T、ウェスタン・ユニオン |
| 供給の能力: | Monthごとの500000部分/Pieces |

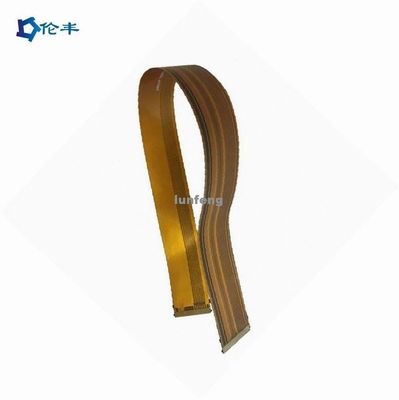

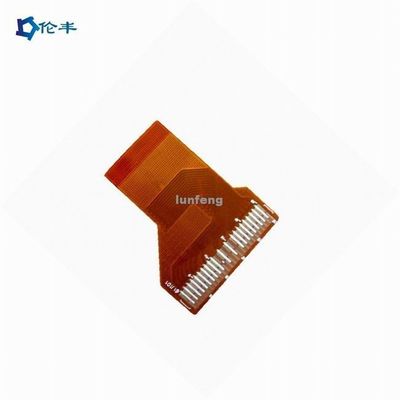

| 名前: | 後部接着剤が付いている適用範囲が広いFPC Flexible Circuit Board PI適用範囲が広いPCB | 適用: | 家電、電子プロダクト |
|---|---|---|---|
| 材料:: | Polyimild、PI | 銅の厚さ:: | 0.4-2mil （10-50um）、 |
| 板厚さ:: | 0.2-6mm | サイズ: | カスタマイズされたサイズ |
| 表面の仕上げ:: | HASL/のOSP/Ag/ENIG/ENEPIG/Immersion銀/Tin | はんだのマスク: | 黄色いPIのフィルム |
| 項目: | OEM | 輪郭のプロフィール: | /レーザー打つことは切れたり/Drilled |
| 銅の厚さ: | 1/2OZ 1OZ 2OZ 3OZ、1oz/1/2 o z/1/3のoz | ||
| ハイライト: | PIの堅く適用範囲が広いプリント基板,1OZ堅く適用範囲が広いプリント基板,黄色いPI Filmの堅い屈曲板 |
||
Flexible Printed Circuitsの利点
長期性能
適用範囲が広いサーキット ボードの高品質それらが耐久性および長期性能を持つようにするため。従ってこれらの板に含まれている低い延性および固まりの特徴はそれらが振動の影響を克服することを可能にし性能を改善するためにそれらに容量を与える。電子工学の機能は耐久に残る長い間ユーザーのための大きい利点である。よく知っているように、電子工学は世帯で今日共通である、従ってよい体調にとどまる彼らの機能は長い間付加価値である。
コスト低減
装置または材料の容量は別のものと比較されるPCBのコストを削減するそれに加えられた利点を与える。適用範囲が広いプリント回路に小さいスペースに合う機能があること与えられてかなり適用範囲が広いプリント回路実装品のコストを削減する。同じように、それらは時間、費用節約を翻訳する棄却物改めることを減るおよびテストの時間を。
高温使用法のために実行可能
これらのサーキット ボードのpolyimide材料にまた高温に抗し、酸およびオイルのような材料に対して抵抗力がある容量がある。適用範囲が広いサーキット ボードは摂氏度400の高い温度に抗できるそれらに高温適用のための信頼できる選択をする。
|
FPCケーブル（Flexible Printed Circuit） Specifications
|
|
| 層 | 1-6layer |
| FPCのサイズ（最高/分） | 分:10x45mm Max:250x1200mm |
| 厚さ | 0.050mm-0.2mm |
| を通して穴径（Max） | 6.5mm |
| によって穴のサイズ（分） | 0.2mm |
| 穴の許容によって | ±0.025mm |
| 穴の銅の厚さ | Min8μm Max 38μm |
| 最低の線幅/スペース | 0.04/0.04 mm |
| 許容のエッチング | ±20% |
| 穴のパターンの正確さ | ±2mil |
| 打つサイズ（最高） | φ3.175mm |
| 打つサイズ（分） | φ2.0mm |
| 打つ開きThickness （Max） | 0.2mm |
| Thermosettingインク許容 | ±0.2mm |
| 緑オイル（Min） | 0.1mm |
| はんだのパッド（分） | 8mil*8mil |
| はんだのパッドの間隔（Min） | 8mil |
| 許容（Min） | ±0.1mm |
| 利用できる積層物材料 | Pl.PET.FR4 Pl |
| 銅ホイルの厚さ |
12um、18um、35um、70um
|
FAQ:
Q1:あなた工場または貿易会社はであるか。
:Lunfengは製造業者/工場である。私達は26年間memrbaneスイッチ、10年間タッチ パネルでpecialize。
Q2:私が製造のためのあなたにそれを送れば私のスイッチ ファイルは金庫であるか。
:私達は顧客の設計権限を尊重し、決して誰か他の人のためのタッチ パネルを外に製造しない
あなたの許可。NDAは受諾可能である。
Q3:ファイルのない上にあったり/容量性か抵抗タッチ パネルのサンプル膜スイッチ グラフィックをコピーできるか。
:はい、私達は上にあられる/あなたのサンプルに従うタッチ パネル膜スイッチ グラフィックをクローンとして作ってもいい。
Q4:どんな支払を受け入れるか。
:TTウェスタン・ユニオン。
Q5:あなたの出荷の方法は何であるか。
:1。私達にDHL、UPS、FEDERAL EXPRESS、TNT、EMSによって商品を出荷する私達の自身の運送業者がある。
2。あなた自身の運送業者があれば、私達はそれらに協力してもいい。
Q6:MOQはどうですか。
:MOQ無し。
Q7:あなたの主要な市場は何であるか。
:ヨーロッパ、米国、ブラジル、ロシア、トルコ、イラン、Austrialia、シンガポール…
