| 起源の場所: | シンセン、中国 |
|---|---|
| ブランド名: | Lunfeng |
| 証明: | ISO9001:2015 |
| モデル番号: | FPC011 |
| 最小注文数量: | 1部分 |
| パッケージの詳細: | 最初にpolybagに入れられて、そしてカートンにpaked。顧客の特別な条件に従って。 |
| 受渡し時間: | 7-25仕事日、交渉されるため |
| 支払条件: | T/T、ウェスタン・ユニオン |
| 供給の能力: | Monthごとの500000 Piece/Pieces |

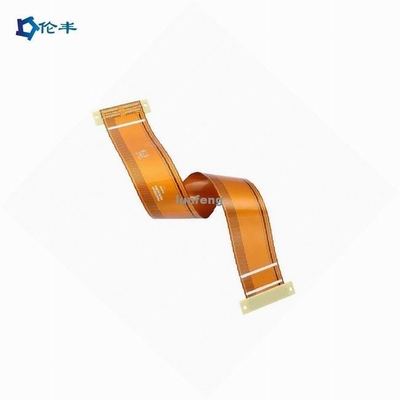

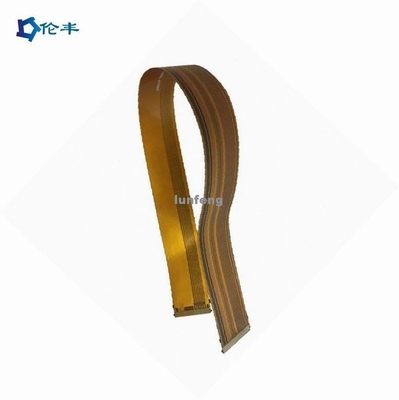

| 名前: | 屈曲のPrinted Circuit FPC Flexible Circuit Board適用範囲が広いPCB FPCケーブル | 適用: | 家電、電子プロダクト |
|---|---|---|---|
| 材料:: | Polyimild、PI | 銅の厚さ:: | 0.4-2mil （10-50um）、 |
| 板厚さ:: | 0.2-6mm | サイズ: | カスタマイズされる |
| 表面の仕上げ:: | HASL/のOSP/Ag/ENIG/ENEPIG/Immersion銀/Tin | はんだのマスク: | 黄色いPIのフィルム |
| 項目: | OEM ODM | 輪郭: | /レーザー打つことは切れたり/Drilled |
| 銅の厚さ: | 1/2OZ 1OZ 2OZ 3OZ、 | ||
| ハイライト: | Polyimild FPCの適用範囲が広いサーキット ボード,PIのフィルムFPCの適用範囲が広いサーキット ボード,PCBの屈曲のプリント回路 |
||
Flexible Printed Circuitsの利点
設計の正確さ
適用範囲が広いプリント回路が自動化された機械類を使用して大抵設計されているので、設計の許容誤差はより少なくある。これは優秀な電子デバイスの主要な特徴である。使用中のそれらの期待される精密のhigh-levelのために高度の電子デバイスのほとんどは今日適用範囲が広いサーキット ボードを使用する。精密のhigh-levelを要求する装置の例は医学の設定で使用されるそれらが含まれている。
それらは軽量である
サーキット ボードは容易に折ることができる従って他の部品が合うことは難しいと思うコンパートメントで置くことができる。エンジニアはパッケージのサイズを減らすために軽量であるこれらの回路を利用する。
柔軟性
適用範囲が広い機能が原因でそれらは堅いサーキット ボードが頻繁に発生させる重量およびスペースの圧力のユーザーを取り除ける。それらを取付けるときさまざまなレベルに適用範囲が広いサーキット ボードを曲げることは可能である。これはさまざまな電子工学の機能性のレベルを高めることを可能にする。
|
FPCケーブル（Flexible Printed Circuit） Specifications
|
|
| 層 | 1-6layer |
| FPCのサイズ（最高/分） | 分:10x45mm Max:250x1200mm |
| 厚さ | 0.050mm-0.2mm |
| を通して穴径（Max） | 6.5mm |
| によって穴のサイズ（分） | 0.2mm |
| 穴の許容によって | ±0.025mm |
| 穴の銅の厚さ | Min8μm Max 38μm |
| 最低の線幅/スペース | 0.04/0.04 mm |
| 許容のエッチング | ±20% |
| 穴のパターンの正確さ | ±2mil |
| 打つサイズ（最高） | φ3.175mm |
| 打つサイズ（分） | φ2.0mm |
| 打つ開きThickness （Max） | 0.2mm |
| Thermosettingインク許容 | ±0.2mm |
| 緑オイル（Min） | 0.1mm |
| はんだのパッド（分） | 8mil*8mil |
| はんだのパッドの間隔（Min） | 8mil |
| 許容（Min） | ±0.1mm |
| 利用できる積層物材料 | Pl.PET.FR4 Pl |
| 銅ホイルの厚さ |
12um、18um、35um、70um
|
FAQ:
Q1:あなた工場または貿易会社はであるか。
:Lunfengは製造業者/工場である。私達は26年間memrbaneスイッチ、10年間タッチ パネルでpecialize。
Q2:私が製造のためのあなたにそれを送れば私のスイッチ ファイルは金庫であるか。
:私達は顧客の設計権限を尊重し、決して誰か他の人のためのタッチ パネルを外に製造しない
あなたの許可。NDAは受諾可能である。
Q3:ファイルのない上にあったり/容量性か抵抗タッチ パネルのサンプル膜スイッチ グラフィックをコピーできるか。
:はい、私達は上にあられる/あなたのサンプルに従うタッチ パネル膜スイッチ グラフィックをクローンとして作ってもいい。
Q4:どんな支払を受け入れるか。
:TTウェスタン・ユニオン。
Q5:あなたの出荷の方法は何であるか。
:1。私達にDHL、UPS、FEDERAL EXPRESS、TNT、EMSによって商品を出荷する私達の自身の運送業者がある。
2。あなた自身の運送業者があれば、私達はそれらに協力してもいい。
Q6:MOQはどうですか。
:MOQ無し。
Q7:あなたの主要な市場は何であるか。
:ヨーロッパ、米国、ブラジル、ロシア、トルコ、イラン、Austrialia、シンガポール…
