製品名: | 適用範囲が広い回路およびコネクターが付いている低いMOQペット膜スイッチ | 色: | 白いPantone/RAL色、青い |
---|---|---|---|
材料: | ペット、ポリエステル(ペット)、 | 後部接着剤: | 3M468、3M467 |
特徴: | 金属のドーム、無光沢の表面、FPC回路 | コネクター: | 2.54mmのコネクター |
キー: | 浮彫りになるキー、浮彫りにされたボタン | タイプ: | Ledsなし、LCDの窓 |
ハイライト: | RALペット金属のドームの膜スイッチ,3M467後部付着力ペット膜スイッチ,3M468後部付着力ペット膜スイッチ |

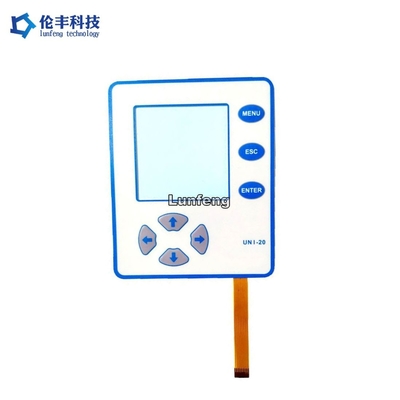

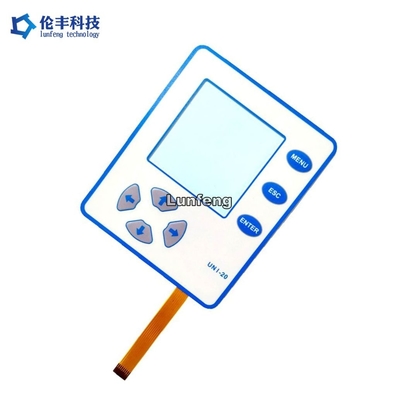

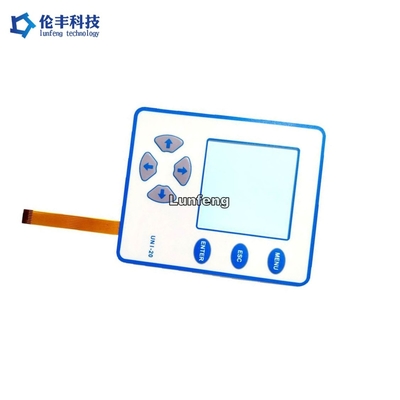

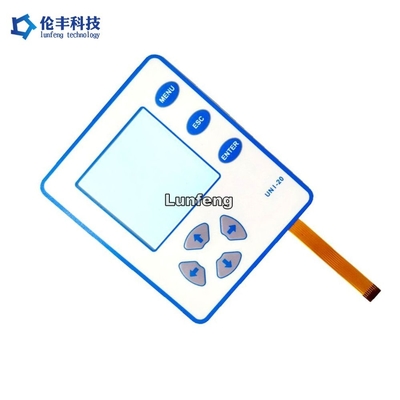

適用範囲が広い回路およびコネクターが付いている低いMOQペット膜スイッチ
膜スイッチは多くの適用で今日使用される瞬時の接触スイッチである。共通の使用法は電子レンジにある。膜スイッチ コントロール パネルは多くのSMTの部品を統合し、薄いプロフィールを保つことができる。適用範囲が広い設計選択は膜スイッチに多数のためのスマートな選択をする。それらは機械スイッチを、貴重なPCBスペースを節約するために取り替えてもいく、容易なワンピースの1操作アセンブリである。私達はあなたの適用に最もよい解決を提供するために材料、プロセスおよびインタフェース設計の私達の知識を結合できる。私達の設計のチームは良質、険しい膜スイッチ アセンブリを発達させるあなたのデザイナーおよびエンジニアと働く。
膜スイッチは最初に適用範囲が広く、控えめな特徴の安価な注文スイッチのための企業の必要性を満たすために発達した。これらのスイッチは会社のプロダクトに今日組み込まれていて、すべての企業中使用されている。
電気技師はオンの位置の少なくとも1つの接触が付いている瞬時スイッチと膜スイッチを、定義する。簡単な置かれるの回路を断続的に回すために使用される電気スイッチ。
上敷は膜スイッチ設計の最上層である。上敷はプロダクトのグラフィックを示し、他の支持の層とともに膜スイッチ アセンブリはある。
助けを必要とすれば私達はあなたにすべての工学を提供してもいい。
私達の利点:
適用:
項目 | 銀製のプリント回路 | 銅のエッチングされたFPC回路 |
材料 | かわいがりなさい(ポリエステル) | 銅 |
コンダクター | 印刷された銀 | 銅 |
接触指 | 銀およびカーボン | めっきされる金 |
接続端子のパッド | 銀 | めっきされる金 |
生命及び信頼性 | 常態 | よい |
安定性 | 常態 | よい |
抵抗 | 低速 | 非常に低い |
費用 | 低速 | 高い |
調達期間 | 2-3日 | 7-10日 |
ピッチ |
0.5mm (提案しなかった)、1.0mm、1.27mm、2.54mm |
0.5mm、1.0mm、1.27mm、2.54mm |
1. 電気特性 | 膜スイッチ | ||
電気レベル: | 35V (DC)、100mA、1W | ||
接触抵抗: | 10Ω~500 Ω | ||
絶縁抵抗: | 100MΩ/100V | ||
誘電体の電圧抵抗: | 250VRms (50~60Hz 1min) | ||
響く時間: | ≤ 5ms | ||
生命時間: | 平らなタイプ≥ 5,000,000;蝕知のタイプ≥ 1,000,000 | ||
尾折りたたみ: | R>1,180 | ||
2. 機械特性 | |||
作戦部隊: | 平らなタイプ57~284g (2~10oz);蝕知のタイプ170~397g (6~14oz) | ||
スイッチ打撃: | 平らなタイプ0.1~0.5mm;蝕知のタイプ0.6~1.5mm | ||
3. 環境および貯蔵条件 | |||
操作の温度: | -40°C | +80°C | ||
保管温度: | -40°C | +80°C | ||
湿気: | 40°C、90%~95%、240時間 |
FAQ:
Q1:あなた工場または貿易会社はであるか。
:Lunfengは膜スイッチ写実的な上にあられた製造業者/工場である。私達は26年間memrbaneスイッチでpecialize。
Q2:私が製造のためのあなたにそれを送れば私のスイッチ ファイルは金庫であるか。
:私達は顧客の設計権限を尊重し、決して誰か他の人のために外に上にあられる膜スイッチ グラフィックを製造しない
あなたの許可。NDAは受諾可能である。
Q3:ファイルなしで上にあられてサンプルの写実的転換するために膜をコピーできるか。
:はい、私達はあなたのサンプルに従って上にあられる膜スイッチ グラフィックをクローンとして作ってもいい。
Q4:どんな支払を受け入れるか。
:TTウェスタン・ユニオン。
Q5:あなたの出荷の方法は何であるか。
:1。私達にDHL、UPS、FEDERAL EXPRESS、TNT、EMSによって商品を出荷する私達の自身の運送業者がある。
2。あなた自身の運送業者があれば、私達はそれらに協力してもいい。
Q6:MOQはどうですか。
:memrbaneスイッチのための1 PC、しかし普通5つのPCのサンプル、膜の上敷のための10 PC。
Q7:あなたの主要な市場は何であるか。
:ヨーロッパ、米国、ブラジル、ロシア、トルコ、イラン、Austrialia、シンガポール…
