名前: | 低MOQフラットメンブレンスイッチ、メンブレンスイッチプロトタイプ透明窓 | 素材: | PET、ポリエステル(PET)、PET/PC/PMMA/PE/PVC |
---|---|---|---|
後部接着剤: | 3M468 | 色: | Pantone/RALカラー、ブラック、ブルー、レッド |
特徴: | 無光沢の表面、銀製回路ケーブル | コネクタ: | 2.54mmピッチ、黒色コネクタ |
鍵: | メタルドーム付きフラットキー、 | 導いた: | LEDなし、LGFフィルムなし |
窓: | LCDの窓無し、パンチ穴無し | ||
ハイライト: | フラットプロトタイプメンブレンスイッチ、マットプロトタイプメンブレンスイッチ、3M468接着剤プロトタイプメンブレンスイッチ,Matte Prototype Membrane Switch,3M468 adhesive Prototype Membrane Switch |

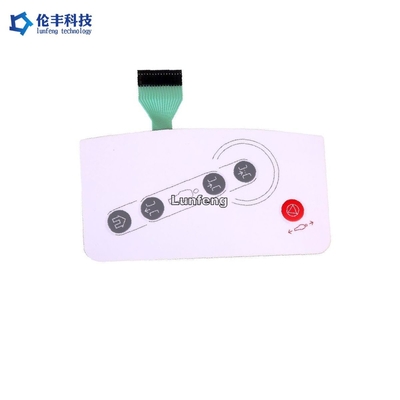

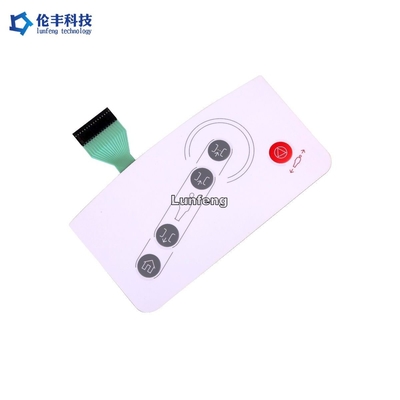

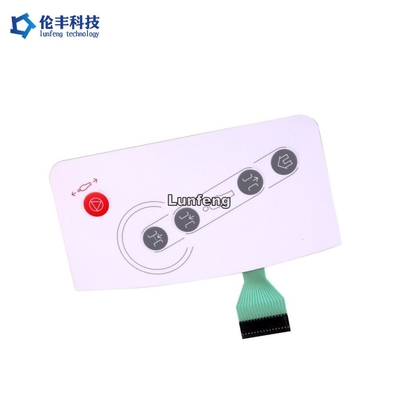

低MOQフラットメンブレンスイッチ、メンブレンスイッチプロトタイプ透明窓
メンブレン スイッチ パネルは、リジッド PCB 設計から、表面実装 LED を備えた超柔軟なメンブレン パネルまで、ほぼすべてのアプリケーションをサポートします。シングル パネルまたはデュアル パネル回路、EMI/RFI/ESD シールド、透明ウィンドウ、着色レンズ、エンボス加工、触覚または目立たないスイッチ、およびカラー LED は、当社のパネルをお客様の特定の用途に完全に適合させるために提供するオプションの一部です。
バックライト付きパネルは、独自の光伝達、拡散、および反射ソリューションを利用した高効率 LED 光源で製造されています。その結果、さまざまな色の鮮やかで均一な光の分布が得られ、グラフィック メッセージを強化するために使用できます。
アプリケーション:
私たちの利点:
アイテム | シルバープリント回路 | 銅エッチング FPC 回路 |
素材 | PET(ポリエステル) | 銅 |
導体 | シルバープリント | 銅 |
接触指 | シルバーとカーボン | 金メッキ |
コンタクトボタンパッド | 銀 | 金メッキ |
寿命と信頼性 | 正常 | 良い |
安定 | 正常 | 良い |
抵抗 | 低い | とても低い |
料金 | 低い | 高い |
リードタイム | 2~3日 | 7-10日 |
ピッチ |
0.5mm (非推奨)、1.0mm、1.27mm、2.54mm |
0.5mm、1.0mm、1.27mm、2.54mm |
1. 電気的特性 | メンブレンスイッチ | ||
電気レベル: | 35V(DC)、100mA、1W | ||
接触抵抗: | 10Ω~500Ω | ||
絶縁抵抗: | 100MΩ/100V | ||
誘電体 耐電圧: | 250VRms(50~60Hz 1分) | ||
おしゃべりタイム: | ≦5ms | ||
一生: | フラットタイプ ≥ 5,000,000;触覚タイプ ≥ 1,000,000 | ||
テールフォールディング: | R>1,180 | ||
2. 機械的性質 | |||
操作力: | フラットタイプ 57~284g (2~10oz);触覚タイプ 170~397g(6~14oz) | ||
スイッチストローク: | フラットタイプ 0.1~0.5mm;触覚タイプ 0.6~1.5mm | ||
3. 環境および保管条件 | |||
動作温度: | -40℃~+80℃ | ||
保管温度: | -40℃~+80℃ | ||
湿度: | 40℃、90%~95%、240時間 |
よくある質問:
Q1: あなたは工場ですか、それとも貿易会社ですか?
A : Lunfeng は、メンブレン スイッチ/グラフィック オーバーレイのメーカー/工場です。私たちは26年間、メンブレンスイッチを専門としています。
Q2 : 製造のためにスイッチ ファイルを送信しても安全ですか?
A : 私たちはお客様の設計権限を尊重し、メンブレン スイッチ/グラフィック オーバーレイを他人のために製造することは決してありません。
あなたの許可。NDAは受け入れられます。
Q3 : メンブレンスイッチ/グラフィックオーバーレイのサンプルをファイルなしでコピーできますか?
A : はい、サンプルに応じてメンブレン スイッチ/グラフィック オーバーレイを複製できます。
Q4: どのような支払いを受け入れますか?
A: TT/ウエスタンユニオン。
Q5: あなたの配送方法は?
A: 1. 私達に DHL、UPS、FEDEX、TNT、EMS によって商品を出荷する私達の自身の運送業者があります。
2.独自のフォワーダーがある場合は、協力することができます。
Q6:MOQはどうですか?
A : 1 個ですが、通常はメンブレン スイッチのサンプルが 5 個、メンブレン オーバーレイのサンプルが 10 個です。
Q7 : あなたの主な市場は何ですか?
A : ヨーロッパ、アメリカ、ブラジル、ロシア、トルコ、イラン、オーストリア、シンガポール...
